Hohe leistungsfähige Stranggießen-Maschine von Stahlknüppel 100mm × 100mm
Billet-Stranggießen-Maschinenstandardversorgungsbereich
Mechanisches Teil | |
1 | Schöpflöffeldrehkopf/bewegliches Auto des Schöpflöffels/Schöpflöffel reparierte Unterstützung (bestimmt von den Kunden) |
2 | Gießwanne |
3 | Gießwannenauto |
4 | Form |
5 | Formerschütterungsgerät |
6 | Erschütterungs-Antriebsgerät |
7 | Abdeckplane für Erschütterungsgerät |
8 | Sekundär-coolings, die Rahmen sprühen |
9 | Sekundär-coolings, die Rohr sprühen |
10 | Sprühdüse für Sekundärkühlwasser |
11 | Stützrollengerät für Sekundär- und drittens abkühlen |
12 | Zurücknahmerichtmaschine |
13 | Übertragungseinrichtung für Zurücknahmerichtmaschine |
14 | Universalgelenk |
15 | Steife blinde Stange |
16 | Speichergerät der blinden Stange |
17 | Führerrolle für Speichergerät der blinden Stange |
18 | Billetlieferungs-Rollentabelle |
19 | Hydraulischer Billetschieber |
20 | Plattform für Billetsammlung |
21 | Brennschneidenmaschine/hydraulische Schere (bestimmt von den Kunden) |
Elektrikkontrollsystem | |
23 | Kontrollsystem für Formerschütterung |
24 | Kontrollsystem für Zurücknahmerichtmaschine |
25 | Effektives Kontrollsystem für blinde Stange |
28 | Kontrollsystem für Billetlieferungs-Rollentabelle |
29 | Kontrollsystem für Billet heraus |
30 | Kontrollsystem für zentrale hydraulische Station |
Stahlkonstruktion | |
31 | Hauptcastingplattform |
32 | Castingplattform |
33 | Plattform für Speicher der blinden Stange |
Hilfshydraulikanlage | |
34 | Hydrauliksystem |
35 | Entladung des Gerätes für Sekundär-coolings Dampf |
36 | Kontrollsystem für Sekundärkühlwasser |
37 | Verschobener Operationskasten für die Zurücknahme, die Teil geraderichtet |
38 |
Spezielle Konfiguration kann in Übereinstimmung mit Kundenanforderungen zur Verfügung gestellt werden |
Einleitung

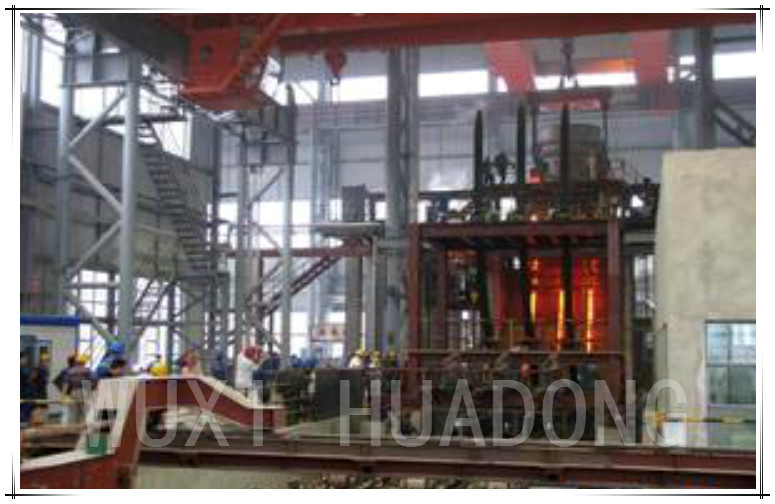

Diese Stranggießenmaschine ist entsprechend der Teilnehmeranforderung und wird benutzt für Strangguß das quadratische Billet bestimmt und hergestellt, deren Querschnitt150×150Millimeter mit Länge von 6m/12m bearbeitet durch automatisches Kontrollsystem ist. Wir können providesingle Strang, doppelte Stränge und Mehrfachverbindungsstellenstränge CCM sowie Richtmaschine, automatische Schneidemaschine, abkühlende Bank des Billets, Billetspreizer, flüssige Stahlspreizer und andere Zusatzgeräte und Anlagen wie System der weichen Wasserbehandlung und der Wasserkühlung. Wir sind auch der Anbieter des Drehungsschlüsselprojektprojektvorschlages.
Einzelteil |
R2.5M |
R4M |
R5.25M |
R6M |
---|---|---|---|---|
Modus |
Ununterbrochener vorgeschriebener voller Bogen |
|||
Bogenradius (m) | 2,5 | 4 | 5,25 | 6 |
Strangzahl | 1 | 1 | 1,2 | 2,3,4 |
Jährliches productivitu (T/Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
Formabschnitt (Millimeter2) | 60×60 |
80×80 |
100×100 |
120×120 |
Kabellänge (m) | 10 | 10 | 10-15 | 20 |
Bewertete Länge (m) | 3-6 | 3-6 | 3-8 | 3-9 |
Form pinkelte (m/min) | 1,2 | 1,8 | 2-3 | 2,5 |
Höchstgeschwindigkeit (m/min) | 2 | 2,5 | 3-4 | 4 |
Führender Pfosten des Barrens | Führender Pfosten der Starrheit | |||
Maschinenhöhe (m) | 5 | 7 | 8 | 8 |
Bodenfläche (m2) | 4*20 | 5*20 | 8*25 | 10*38 |
Nennleistung (Kilowatt) | 50 | 37+60 (Wasserpumpe) | 200 | 250 |
Leistungsaufnahme (kWh/t) | 5 | 5 | 10-15 | 15 |
