Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung

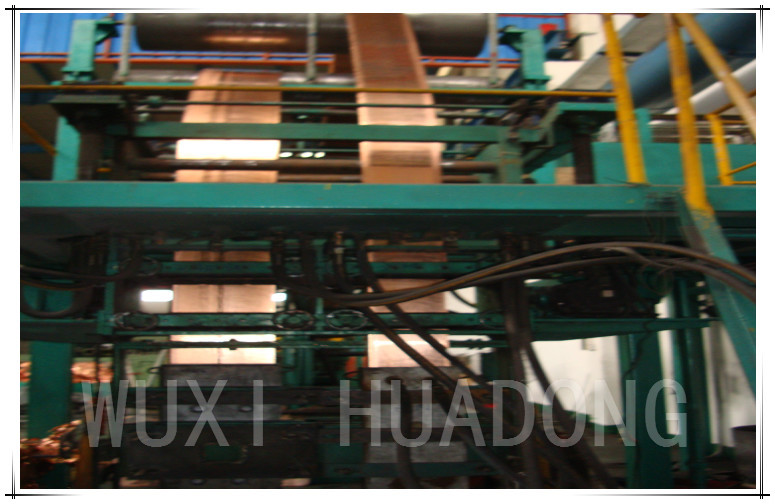

Copper Strip plate sheet Upward Continuous Casting Machine  Energy Saving
Copper Strip plate sheet Upward Continuous Casting Machine  Energy Saving Copper Strip plate sheet Upward Continuous Casting Machine  Energy Saving Copper Strip plate sheet Upward Continuous Casting Machine  Energy Saving Copper Strip plate sheet Upward Continuous Casting Machine  Energy Saving

Großes Bild :  Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung Bestpreis

Produktdetails:

Herkunftsort: China
Markenname: Jingjie
Zertifizierung: ISO/CE
Modellnummer: GVT

Zahlung und Versand AGB:

Min Bestellmenge: 1SET
Preis: negotiation
Verpackung Informationen: Verpackt im Holzetui oder im Plastikfilm
Lieferzeit: 20-30 Werktage nach empfingen Ihre Zahlung
Zahlungsbedingungen: T / T oder L / C
Versorgungsmaterial-Fähigkeit: 10Sets pro Monat
Ausführliche Produkt-Beschreibung
Größe und Material: kupferne Messingbronzemagnesiumlegierung Produkt-: Streifenplattenblatt
Produktdurchmesser: width450mm×thickness14mm×2strands Typ: Aufwärts
Länge: Kundenspezifische Schmelzofenart: Zwei verbundener Frequenzkern-Induktionsofen
Garantie: 12-monatig Verkaufs-Service: schicken Sie Ingenieure zu übersee
Markieren:

upward casting machine

,

continuous casting equipment



Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung

Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung 0Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung 1Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung 2Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung 3Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung 4Kupfernes Streifenplattenblatt aufwärts Stranggießen-Maschinen-Energieeinsparung 5


Technische Parameter der Fertigungsstraße
1. Fertigungsstraßeprozeß
Fütterung, Schmelzen, Static, Wärmedämmung, Kristallisation, Zugkraft, Schlagen, Sawing und Ausschnitt


2. Fertigungsstraßeausrüstung
Zwei verbundener Frequenz entkernter Induktionsofen 1set

Legierungskupfer-Führungsform 2set

Führungsmaschine 1set des Servo-Antriebs mit vier Spalten hohe

Wirbelmaschine mit Sätzen einer Kernspule 2


3. Technische hauptsächlichparameter der Fertigungsstraßeausrüstung
3,1 zwei verbundener Frequenzkern-Induktionsofen
Der Elektroofen: 120KW holding+ 210KW Schmelzen
3.1.1 technische hauptsächlichparameter der schmelzenden Abteilung
(1) Nennleistung: 210KW;
(2) Nennspannung: 380V;
(3) Frequenz: 50HZ;
(4) schmelzende Rate: 750kg/h (+ +);
(5) Nennkapazität: 2.5t;
(6) Leistungsaufnahme: kleiner als 280kwh/t;
(7) Energiefaktor: 0.95-1 (nach Ausgleich);
(8) die maximale Temperatur des Ofens: 1350.
3.1.2 technische hauptsächlichparameter des Haltens von Abteilung
(1) Nennleistung: 120KW;
(2) Nennspannung: 380V;
(3) Frequenz: 50HZ;
(4) Nennkapazität: 3.5t;
(5) Energiefaktor: 0.95-1 (nach Ausgleich);
(6) die maximale Temperatur des Ofens: 1350.
Führungsform der Kupferlegierung 3,2
Führungsformspezifikation: 450mm weit * Stärke 14mm * 2
Servo-Antrieb mit 3,3 vier Spalten herauf Maschine
(1) Servoleistungsstärke: 4.4KW;
(2) Führungscastinggeschwindigkeit: 50-150mm/min
(3) Führungscastingmethode: Führung - Halt - Führung - Halt - Zurücknahme - Halt - Arten der Führung zwei von den Prozessparametern online justierbar;
(4) ausgegeben: mehr als 10t;
3,4 Wirbelmaschine mit einer Kernspule
(1) die Stärke des Rollenmaterials: 15mm maximal;
(2) Rollenbreite: 450mm;
(3) Lockendurchmesser: Durchmesser von 500mm;
(4) Lockengewicht: 8t maximal;
(5): Maximal mit 2100mm Lockendurchmesser;
(6) Leistungsstärke: 3kw;
(7) Geschwindigkeitsreduziererverhältnis: 1003.


Zusammensetzung 4.Main der Fertigungsstraßeausrüstung
 4,1 zwei verbundener Frequenz entkernter Induktionsofen
    Der Elektroofen wird hauptsächlich aus einer Ofenabdeckung, einem Ofenoberteil, einem Induktionskörper, einer Unterstützung, einem elektrischen Kontrollsystem, einem Messverfahren der Temperatur und einem Kühlsystem der Ausrüstung verfasst.
    Das Ofenoberteil und das Tretlager des oberen Ofenkörpers werden mit der Stahlplatte Q235 und der Stahlplatte geschweißt, und der unterere Teil des Einschmelzeninduktionskörpers und des Wärmedämmungsinduktionskörpers werden mit dem oberen Ofenkörper durch einen Flansch angeschlossen. Schmelzende Nut wird vom roten kupfernen Casting gemacht; Kern mit den Silikon-Stahllaminierungen Japans Z10 geladen in; umwickeln Sie mit doppeltes Glasband eingewickelter rechteckiger kupferner Wicklung und, gute Isolierung, starker Kühlwirkung; Wasserkühlungsjacke wird von Stärke 3mm, es der Edelstahlplatte 1Cr18ni9Ti hat hochfestes hergestellt, der magnetische gute Effekt der Erschütterung. Die Ofenkammer wird in drei Hohlräume, die schmelzende Kammer, der dazwischenliegende übermäßige Hohlraum, der Wärmedämmungshohlraum unterteilt. Schmelzende Kammer der materiellen Funktion; übermäßiger Hohlraum ist hauptsächlich das statische kupferne Wasser und verringert materiellen Temperaturschwankungeneffekt des Schmelzofens der Ofentemperatur auf die Wärmedämmung, ist Hitzebewahrungshohlraum hauptsächlich, Zugkraftstange zu geben liefern stabiles flüssiges Kupfer und stabile Temperatur.
     Zwei verbundene Frequenz entkernte das Induktionsofenkontrollsystem und schmolz und Isolierungsabteilung sind der benutzte Schrittselbstkoppelungs-Spannungsregeltransformator, zum des Drucks, justierbares Druckprofil zu justieren von 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, Spannung 90V (Linie). Schmelzend, werden Wärmedämmungsofentemperaturüberwachung mit manuellem und automatischem Umwandlungsschalter, wenn der Schalter in der manuellen, künstlichen Regelung des Spannungsgriffs für das Regulieren der Ausgangsspannung eines Transformators ist ausgerüstet, um die Leistungsabgabe des Elektroofens zu steuern; wenn der Schalter im automatischen Kontrollsystem durch künstlichen intelligenten Temperaturbegrenzer vereinbart wird, um die Ausgangsspannung des Transformatordrucks zu justieren. Ein automatisches Temperaturüberwachungssystem wird im wärmeisolierenden Teil des schmelzenden Faches vereinbart. Das Thermoelement ist eine horizontale Einfügungsart, und das wärmeisolierende Teil ist eine Einfügungsart.
Führungsform der Kupferlegierung 4,2
    Die Form wird von einer gemacht, die abkühlen und von zwei abkühlend. Die abkühlende Jacke wird vom hitzebeständigen Stahl hergestellt, und die anderen Teile werden von kaltgewalztem Stahlblech gemacht. Mit Wassernuten in der Form auf dem Kühlwasser im Formrichtungsfluß, damit die Einheitlichkeit des Abkühlens sicherstellen.
    Kühlwasserverteilersystem ist besonders für das Abkühlen der Form bestimmt. Das System wird mit einem Wassereinlass-Strömungsmesser und einem Wasserauslaufthermometer versehen, der bequem ist, damit der Benutzer das Wassersystem überwacht und justiert. Um die Stabilität der Wasserversorgung des Kristallisators sicherzustellen, wird die Einführung eines Kristallisatorwasser-Temperaturüberwachungssystems aus intelligentem elektrischem Regelventil des Plattenkondensatores, ein Temperaturbegrenzer, wenn es eine Änderung in der Wassertemperatur der Form gibt, Temperaturwechsel-Signalübertragung auf das intelligente elektrische Regelventil, das System schickt Signal zum intelligenten elektrischen Regelventil, intelligentes elektrisches Regelventil entsprechend dem gegebenen Signal, Steuerung die Größe des Wasserstroms, der abkühlenden Intensität des Plattenkondensatores von automatischer Anpassung, um die Stabilität der Wassertemperatur der Form sicherzustellen verfasst.
 4,3 Führungsmaschine des Servo-Antriebs mit vier Spalten hohe
    Die Maschine des oberen Führers wird aus vier aufrechten Posten, eine obere und unterere bewegliche Schraubenstange, ein Servoenergieteil, ein Kraftübertragungsteil, ein drückendes Zugkraftrollenteil und ein Prozessoperationssystem verfasst.
    Die Klammer mit vier Posten wird aus einem hohlen quadratischen Rohrschweißen verfasst, ist das auf und ab bewegende Walzdrahtteil durch Motor, Wurmgang und Wurmgangreduzierer, Kette und Walzdraht wird aus einem Energiekraftübertragungssystem verfasst.
    Wenn die haltene Wasserspiegeländerung des Ofens kupferne, durch den kupfernen Wasserspiegel, der Erfassungssystem aufspürt, das Signal dem automatischen Kontrollsystem von übermittelt, übermitteln Sie Anweisungen zum Motor, Motor entsprechend den Anweisungen im Mobile, und kupferne Wasserspiegeländerungen überschreitet auch durch das Füllstandtracking-system übermitteln das Signal Fütterungswarnungssystem, die Warnungswarnungen und schlägt diese Betreiberfütterung vor.
    Die Zugkraft der Zugkraftmaschine wird aus einem Servomotor, einem Geschwindigkeitsreduzierer, einem Gangsystem, einer Kardanwelle, einer Zugkraftrolle und einer drückenden Rolle verfasst.
Prozessoperationssystem besteht hauptsächlich aus Entstörungs der Arbeitsfläche, Servosystem, 10,5 der Farbzoll Mensch-Maschine Schnittstelle, Kontaktgeber und ein Knopf, gesteuert durch PLC und Mensch-Maschine Schnittstelle, die Schnittstelle kann Geschwindigkeit anzeigen,

4,4 Wirbelmaschine mit einer Kernspule
    Bestanden aus einem Rahmen, einem Energiekraftübertragungssystem und einem Draht, die Platte sammeln. Feld wird durch Stahlich-strahl geschweißt und Antrieb besteht aus einem Motor, einem Geschwindigkeitsreduzierer, eine Kardanwellezusammensetzung; Geschwindigkeit durch Frequenzmodulator für Bewegungsfrequenzänderung an der Steuerung Motordrehzahl.
    Die Aufnahmescheibe enthält einen Scheibenkörper- und -schwellenmechanismus. Wenn der Streifen eine Rolle, durch den Expansionsmechanismus der Kontraktion heraus abstreift.



5. Bereich der Fertigungsstraßeversorgung

NEIN. NAME QUANTITÄT
1 elektrische Kabinette 750kg/500kg   jeder 1 Satz
2 Aufwärts Steuerungskabinett  1set
3 Servo-Antrieb mit vier Spalten herauf Maschine  1set
  4 Rolle  2pcs
  5 Rollenrohr  12pcs
  6

Kern des Eisens 750kg/500kg

 jeder 1 Satz
  7 Jacke des Wassers 750kg/500kg  jeder 1 Satz
  8 Spule 750kg/500kg  jeder 1 Satz
  9 Kanal des Kupfers 750kg/500kg  jeder 1 Satz
 10 Legierungskupferführungs-Formversammlung  2sets
 11 Graphitform  4pcs
 12 Wirbelmaschine mit einer Kernspule  2sets
 13 zwei verbundener Induktionsofenkörper  1set
 14 Abgestuftes Thermoelement S  2pcs
 15 Thermoelementschutzhülse  2pcs
 16 Silikonkarbidschutzhülse  4pcs
 17 Herauf Führungskopf  2sets
 18 Schnellverbinder  10pcs
 19 Quarzsand  7tons
 20 Ziegelsteine  1set
 21 Platte-artiger Kondensator  1set
 22 Intelligentes elektrisches Regelventil  1set





Linie 6.Production von den technischen Informationen zum bereitzustellen
(1) die Fertigungsstraße von Zivilbedingungen;
(2) elektrische Kontrollkarte;
(3) Ersatzteilzeichnen;
(4) Anweisungshandbuch;
