Schneiden Sie Warmwalzen-der Maschine zur Längen-12M mit der hydraulischen Billet-Schieber-Gruppierung
1SET
MOQ
negotiation
Preis
Cut To Length 12M Hot Rolling Machine With Hydraulic Billet Pusher Grouping
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Bolong
Zertifizierung: CE,SGS
Modellnummer: Halbkontinuierlich
Markieren:

Walzwerksausrüstungen

,

Warmwalzen-Maschine

Zahlung und Versand AGB
Verpackung Informationen: Verpackt im Holzetui für äußere Verpackung
Lieferzeit: 30 Werktage nach empfingen Ihre Zahlung
Zahlungsbedingungen: T / T oder L / C
Versorgungsmaterial-Fähigkeit: 2sets pro Jahr
Technische Daten
Größe und Material: 100×100×2000mm Billets
Produkt-: Warm gewalzter Betonformstahl Φ10~Φ28mm
Stundenleistung: 10T/H
Spannung: 380V
Gewicht: 1T-100T
Garantie: 1 Jahr
Produkt-Beschreibung

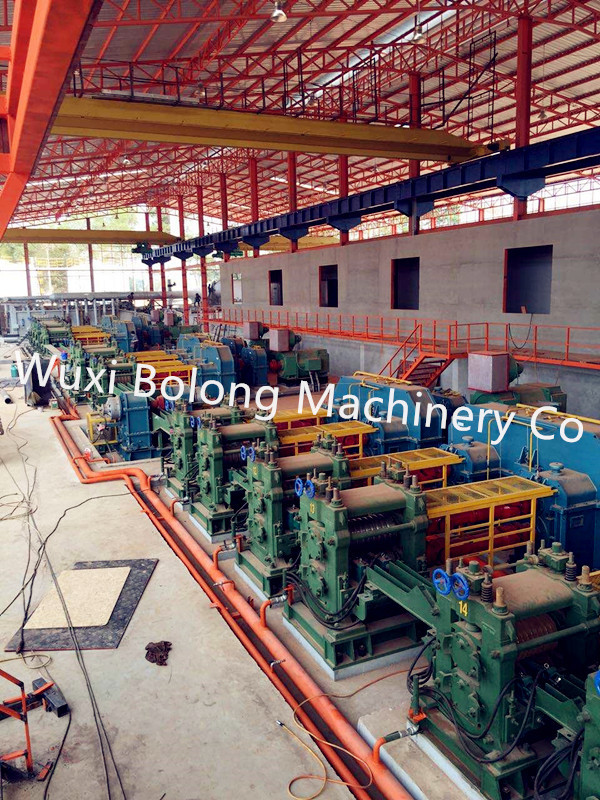

Schneiden Sie Warmwalzen-der Maschine zur Längen-12M mit der hydraulischen Billet-Schieber-Gruppierung





HEISSE WALZENMÜHLE-PROZESSAUSRÜSTUNG



Entwurfsbasis

1 Rohstoffspezifikt.: 100×100×2000mm

Spezifikt. mit 2 Endprodukten: Warm gewalzter Betonformstahl Φ10~Φ28mm,

                                     Schnitt-zu-langes 12m

Stundenleistung 3: 10t/h



Rollenart und Walzwerkkonfiguration

1 Walzwerk-Planart nimmt halbkontinuierliches an.

2 den min. Betonformstahl des Abschnitts Φ10mm rollen basiert auf 75×75mm

Billets, Rollendurchläufe ist von 15.

3 nehmen Sie „ein Stand Service“ Art an, um Rollendurchläufe allmählich zu verringern.

4 gibt es Stände des Gesamt 11 des Walzwerks in der ganzen Fertigungsstraße,

einschließlich raues Φ400×1 Walzwerk ZwischenΦ300×6 walzwerk

und Walzwerk des Vollendens Φ300×2×2.

5 Walzwerk-Antrieb: Ist raues Φ400×1 Walzwerk Wechselstrommotor. Φ300×6

Zwischenwalzwerk ist „ein Wechselstrom-Motorantriebe sechs“.

VollendenWalzwerk ist „ein DC-Antriebe zwei“

Φ300×2×2

6, welche die höchste Rollengeschwindigkeit von Endprodukten steht, um Φ10mm zu rollen

Betonformstahl ist 8m/s.



Ausrüstungseigenschaft

1. Walzwerkstand nimmt vorgespannte Art an. Diese Art ist hoch

Steifheit und einfach, Rolle zu ändern.

2. Das Fahren des Walzwerks wendet Reduzierer an und das Duplex nehmen an

vereinigtes Getriebe des Zweigrades Reduzierung. Diese Art hat folgenden Vorteil:

geringes Gewicht, Bändchen, wirtschaftliche Raumbesetzung, niedrige Kosten und etc.

Getriebewellenmaterial: 42CrMo geschmiedet, Radgangmaterial ZG35CrMo,

der Kasten ist von den strukturellen Teilen.

3. Das Hereinkommen des abkühlenden Betts nimmt frei von der pneumatischen Rollentabelle an

hereinkommende Art, die den Vorteil der hellen Ausrüstung hat, einfach, Tief

Kosten und einfache Wartung verglichen mit Schutzblechplattenart Hereinkommen

Gerät.

4. Ende-Saatbestellung und mehrfache Wortlängen- Fliegenschere nehmen an

pneumatische Kupplungsfrequenzkontrollen beschleunigen, rotierende Art. Diese Art von

fliegende Schere hat den Vorteil der niedrigen Leistungsstärke, einfaches elektrisches

Steuerung und niedrige Investition verglichen mit Start-Stopp-Fliegenschere.

5. Die Bündelung nimmt mechanische pneumatische kombinierte Art an

Automat und das Material für die Bündelung ist Φ6.5mm-Walzdraht.



Prozessausrüstungsliste



Nein Ausrüstungsname Menge

Einheit

Gewicht

(T)

Summe

Gewicht

(T)

Hauptleistung
1 Gruppierung der Klammer 1 Satz 5 5

Art: hydraulischer Billetschieber

Gruppierung

Klammer gespeicherte Billetmaximum Menge:

40pcs

Klammer gespeichertes Billetmaximum.

Gewicht: 3.5t

Billetschieber:

Schub: 25KN

Druck von Geschwindigkeit: Vorwärts-0.05m/s,

rückwärtiges 0.1m/s

Anschlag: 1350mm

2 Aufladungsrollentabelle des Ofens

2

Gruppe

s

4,8 9,6

Art: zentralisiertes Fahren,

umschaltbar

Rolle: φ240×650mm

Rollenabstand: 890mm

Geschwindigkeit der Rolle

Oberfläche: 1m/s

Antriebsmotor: AC15KW

3 Billetschieber 1 Satz 3,5 3,5

Art: hydraulischer Billetschieber

Schub: 100KN

Anschlag: 650mm

Druck von Geschwindigkeit: Vorwärts-0.05m/s,

rückwärtiges 0.1m/s

Hydrozylinder:

φ150/φ105mm

Systemdruck: 10MPa

Arbeitsöldruck: 6.3MPa

4 Puffer 1 Satz 0,5 0,5 Art: Frühlingspuffer
5 Fütterungsklammer 1 Satz 1 1 Art: strukturelles Teil
6 Billet heraus bearbeiten maschinell 1 Satz 5 5

Art: horizontale bewegliche Kette des Autos

Schub: 0.2KN

Druck von Geschwindigkeit: 0.875m/s

Anschlag: 4000mm

Antriebsmotor: AC7.5KW

7

Des Ofens Rolle heraus

Tabelle

2

Gruppe

s

4 8

Art: zentralisiertes Fahren, umschaltbar

Rolle: φ240×600mm

Rollenabstand: 1000mm

Geschwindigkeit der Rolle

Oberfläche: 2m/s

Antriebsmotor: AC7.5KW

8 Arbeitswalzetabelle vor Maschine 1 Gruppe 8 8

Art: zentralisiertes Fahren, umschaltbar

Rolle: φ240×900mm

Rollenabstand: 1000mm

Geschwindigkeit der Rolle

Oberfläche: 2.6m/s

Antriebsmotor: AC15KW

9

Raues Rollen Φ400

Mühle

1

Stand

60 60

Standart: vorgespannte Art der Dreirolle

Rolle: φ400-φ350×800mm

Maximale Öffnung der Rolle: 50mm

Kraft Max. Rolling: 1000KN

Drehmoment Max. Rolling: 30×2KN.m

Schwungrad: φ1800mm

Hauptmotor: AC800Kw

10

Doppelschichtrolle

Tabelle

1 Satz 10 10
11

Zwischenrolle

Tabelle

1

Gruppe

5 5

Art: zentralisiertes Fahren,

umschaltbar

Rolle: φ200×700mm

Rollenabstand: 1000mm

Geschwindigkeit der Rolle

Oberfläche: 2.6m/s

Antriebsmotor: AC7.5KW

12

Endesaatbestellung 1#

fliegende Schere

1 Satz 8 8

Art: pneumatische Kupplung,

Frequenzkontrollengeschwindigkeit, Dreh

Art

Ausschnitt-max. Abschnitt: 1500mm ²

Schneidetemperatur ≥850℃

Antriebsmotor: YTSZ30KW

13

Φ300×6

Zwischen

ununterbrochenes Rollen

Mühlgruppe

1

Stand

80 90

Standart: Zweirolle vorgespannt

Rolle: φ330-φ280×600mm

Rollen-max. Öffnung: 30mm

Kraft Max. Rolling: 600KN

Drehmoment Max. Rolling: 15×2KN.m

Hauptmotor: AC630Kw

14 Verstärker 4 Sätze 1,5 6 Art: strukturelles Teil
15

Vollenden Φ300×2

ununterbrochenes Rollen

Mühle

2

Gruppe

s

20 40

Standart: vorgespannte Art

Rolle: φ330-φ280×600mm

Rollen-max. Öffnung: 20mm

Kraft Max. Rolling: 250KN

Drehmoment Max. Rolling: 4.5×2KN.m

Hauptmotor: DC450Kw

16

Endesaatbestellung 2#

fliegende Schere

1 Satz 8 8

Art: pneumatische Kupplung,

Frequenzkontrollengeschwindigkeit, Drehart

Ausschnitt-max. Abschnitt: 250mm ²

Schneidetemperatur ≥850℃

Antriebsmotor: YTSZ30KW

17 Vertikale Schleife 1 Satz

Art: pneumatische Schleife auf und ab

Schleife-Anfanghöhe: 320mm

18

Gebliebene Hitze

Behandlung nachher

Walzwerk

1 Satz 2,5 2,5
19 Klemmrolle

Art: pneumatisches Festklemmen, Frequenzkontrollengeschwindigkeit

Rolle: φ240×60mm

Geschwindigkeit der Rollenoberfläche: 4.5~9m/s

20 Mehrfache Wortlängen- Fliegenschere 1 Satz 8 8

Art: pneumatische Kupplung,

Frequenzkontrollengeschwindigkeit, Drehart

Ausschnitt-max. Abschnitt: 150mm

Schneidetemperatur: ≥600℃

Antriebsmotor: YTSZ 37Kw

21 Ende-Festklemmen der Rolle 2 Sätze 2,5 5

Art: pneumatisches Festklemmen,

Frequenzkontrollengeschwindigkeit

Rolle: φ240×60mm

Geschwindigkeit der Rollenoberfläche:

4.5~8m/s

Antriebsmotor: YTSZ11KW

22

Abkühlendes Bett

hereinkommendes Gerät

1 Satz 35 35

Art: Nichtrollentabelle pneumatisch

Hereinkommen

Hereinkommende Dauer: 1.5s/time

23 Abkühlendes Bett

Art: Schritt für Schritt

Nutzfläche: 4.5×42m ²

Gangabstand: 90mm

Örtlich festgelegter Gangabstand: 500mm

Beweglicher Gangabstand: 500mm

Schrittdauer: 2s/time

Antriebsmotor: AC55Kw

24 Ausrichtungsgerät 1set 3,5 3,5

Art: einzelnes Kettenc$fahren

Rolle: φ100×400mm

Geschwindigkeit der Rollenoberfläche: 0.2m/s

Antriebsmotor: AC1.5KW

25 Ausgangsgerät des abkühlenden Betts 1set 30 30

Art: hydraulische Querunterstützung heraus schreiben

Drehdauer: 6s/time

26 Durchbruch-Rollentabelle des abkühlenden Betts 5groups 2 10

Art: Gurt zentralisiertes Fahren

Rolle: φ200×700mm

Rollenabstand: 1000mm

Geschwindigkeit der Rollenoberfläche: 2.5m/s

Antriebsmotor: AC7.5KW

27 Endproduktschneidemaschine 1set 10 10

Art: obere Ausschnittart

hydraulische Schere

Endprodukt

Schnittkraft: 1600KN

Blattbreite: 800mm

Blattöffnung: 160mm

Ausschnittzeiten: 6times/min

28

Rollentabelle nachher

Schnitt

1group 5 5

Art: Gurt zentralisiertes Fahren

Rolle: φ200×700mm

Rollenabstand: 1000mm

Geschwindigkeit der Rollenoberfläche: 2.5m/s

Antriebsmotor: AC7.5KW

29

Schnitt-zu-lang

Leitblech

1set 0,2 0,2

Art: pneumatisches Anheben

Leitblechöffnung: 150mm

30

Stangenübertragung

Maschinenstreit

Rollentabelle

1group 6 6

Art: Gurt zentralisiertes Fahren

Rolle: φ200×700mm

Rollenabstand: 1000mm

Geschwindigkeit der Rollenoberfläche: 2.5m/s

Antriebsmotor: AC7.5KW

31

Stangenübertragung

Maschine

1set 5 5

Art: pneumatisches Anheben,

Kette-artige Übergangsstange

Kettenteilung: 38.1mm

Kettenabstand: 1600mm

Übergangsgeschwindigkeit: 0.6m/s

Antriebsmotor: AC11Kw

32 Sammlungsausrichtungsgerät 1set 0,275 0,275

Art: pneumatische Druckplatte

Art

33 Sammlungsgerät 1set 2,5 2,5

Art: Drehart des doppelten Kanals

Sammlungsgewicht: 3500kg

Kanaländern Dreh

Dauer: 6.8s

Antriebsmotor: AC7.5KW

34

Sammlungsdurchbruch

Rollentabelle

1group 4,5 4,5

Art: Kette zentralisiertes Fahren

Rolle: φ200×400mm

Rollenabstand: 800mm

Geschwindigkeit der Rolle

Oberfläche: 0.52m/s

Antriebsmotor: AC7.5KW

35 Umreifungsmaschine 1group 4 4

Art: pneumatische Erhöhung und

fallen, mechanische Rotation vereinigte Art

Bündelung des max. Außendurchmessers: 350mm

Bündelung von einem Bündelmal: 8s

Antriebsmotor: AC1.5KW

36

Umreifungsmaschine

Durchbruchrollentabelle

1set 3 3

Art: Kette zentralisiertes Fahren

Rolle: φ200×400mm

Rollenabstand: 1000mm

Geschwindigkeit der Rollenoberfläche: 0.52m/s

Antriebsmotor: AC7.5KW



Dieses ist der Plan unseres Kunden, werden wir, Ihre spezifischen Anforderungen übereinstimmend, die Warmwalzenmühle zu entwerfen und herzustellen.
