Ununterbrochene warm gewalzte Mühle des geringen Gewichts halb für Betonformstahl-vor betonte Art
1SET
MOQ
negotiation
Preis
Low Weight Semi Continuous Hot Rolled Mill For Deformed Bar Pre Stressed Type
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: BOLONG
Zertifizierung: CE
Modellnummer: Halbkontinuierlich
Markieren:

Walzwerksausrüstungen

,

warm gewalzte Mühle

Zahlung und Versand AGB
Verpackung Informationen: Verpackt im Holzetui für äußere Verpackung
Lieferzeit: 30 Werktage nach empfingen Ihre Zahlung
Zahlungsbedingungen: T / T oder L / C
Versorgungsmaterial-Fähigkeit: 2sets pro Jahr
Technische Daten
Größe und Material: 75×75×2000mm Billets
Produkt-: Warm gewalzter Betonformstahl Φ10~Φ24mm
Stundenleistung: 10T/H
Zertifizierung: CE
Walzwerk-Planart: Volles ununterbrochenes Rollen
Garantie: 3-5 Jahre für Hauptausrüstung
Produkt-Beschreibung

Ununterbrochene warm gewalzte Mühle des geringen Gewichts halb für Betonformstahl-vor betonte Art



HEISSE WALZENMÜHLE-PROZESSAUSRÜSTUNG



Entwurfsbasis

 1 Rohstoffspezifikt.: 75×75×2000mm

 Spezifikt. mit 2 Endprodukten: Warm gewalzter Betonformstahl Φ10~Φ24mm,

                                       Schnitt-zu-langes 12m

   Stundenleistung 3: 10t/h



Rollenart und Walzwerkkonfiguration

   1 Walzwerk-Planart nimmt halbkontinuierliches an.

 2 den min. Betonformstahl des Abschnitts Φ10mm rollen basiert auf 75×75mm

Billets, Rollendurchläufe ist von 15.

 3 nehmen Sie „ein Stand Service“ Art an, um Rollendurchläufe allmählich zu verringern.

 4 gibt es Stände des Gesamt 11 des Walzwerks in der ganzen Fertigungsstraße,

einschließlich raues Φ400×1 Walzwerk ZwischenΦ300×6 walzwerk

und Walzwerk des Vollendens Φ300×2×2.

   5 Walzwerk-Antrieb: Ist raues Φ400×1 Walzwerk Wechselstrommotor. Φ300×6

Zwischenwalzwerk ist „ein Wechselstrom-Motorantriebe sechs“.

VollendenWalzwerk ist „ein DC-Antriebe zwei“

Φ300×2×2

 6, welche die höchste Rollengeschwindigkeit von Endprodukten steht, um Φ10mm zu rollen

Betonformstahl ist 8m/s.



Ausrüstungseigenschaft

 1. Walzwerkstand nimmt vorgespannte Art an. Diese Art ist hoch

Steifheit und einfach, Rolle zu ändern.

 2. Das Fahren des Walzwerks wendet Reduzierer an und das Duplex nehmen an

vereinigtes Getriebe des Zweigrades Reduzierung. Diese Art hat folgenden Vorteil:

geringes Gewicht, Bändchen, wirtschaftliche Raumbesetzung, niedrige Kosten und etc.

Getriebewellenmaterial: 42CrMo geschmiedet, Radgangmaterial ZG35CrMo,

der Kasten ist von den strukturellen Teilen.

       3. Das Hereinkommen des abkühlenden Betts nimmt frei von der pneumatischen Rollentabelle an

hereinkommende Art, die den Vorteil der hellen Ausrüstung hat, einfach, Tief

Kosten und einfache Wartung verglichen mit Schutzblechplattenart Hereinkommen

Gerät.

       4. Ende-Saatbestellung und mehrfache Wortlängen- Fliegenschere nehmen an

pneumatische Kupplungsfrequenzkontrollen beschleunigen, rotierende Art. Diese Art von

fliegende Schere hat den Vorteil der niedrigen Leistungsstärke, einfaches elektrisches

Steuerung und niedrige Investition verglichen mit Start-Stopp-Fliegenschere.

      5. Die Bündelung nimmt mechanische pneumatische kombinierte Art an

Automat und das Material für die Bündelung ist Φ6.5mm-Walzdraht.



Prozessausrüstungsliste



Mechanisches Teil
1 Schöpflöffeldrehkopf/bewegliches Auto des Schöpflöffels/Schöpflöffel reparierte Unterstützung (bestimmt von den Kunden)
2 Gießwanne
3 Gießwannenauto
4 Form
5 Formerschütterungsgerät
6 Erschütterungs-Antriebsgerät
7 Abdeckplane für Erschütterungsgerät
8 Sekundär-coolings, die Rahmen sprühen
9 Sekundär-coolings, die Rohr sprühen
10 Sprühdüse für Sekundärkühlwasser
11 Stützrollengerät für Sekundär- und drittens abkühlen
12 Zurücknahmerichtmaschine
13 Übertragungseinrichtung für Zurücknahmerichtmaschine
14 Universalgelenk
15 Steife blinde Stange
16 Speichergerät der blinden Stange
17 Führerrolle für Speichergerät der blinden Stange
18 Billetlieferungs-Rollentabelle
19 Hydraulischer Billetschieber
20 Plattform für Billetsammlung
21 Brennschneidenmaschine/hydraulische Schere (bestimmt von den Kunden)
Elektrikkontrollsystem
23 Kontrollsystem für Formerschütterung
24 Kontrollsystem für Zurücknahmerichtmaschine
25 Effektives Kontrollsystem für blinde Stange
28 Kontrollsystem für Billetlieferungs-Rollentabelle
29 Kontrollsystem für Billet heraus
30 Kontrollsystem für zentrale hydraulische Station
Stahlkonstruktion
31 Hauptcastingplattform
32 Castingplattform
33 Plattform für Speicher der blinden Stange
Hilfshydraulikanlage
34 Hydrauliksystem
35 Entladung des Gerätes für Sekundär-coolings Dampf
36 Kontrollsystem für Sekundärkühlwasser
37 Verschobener Operationskasten für die Zurücknahme, die Teil geraderichtet
38 Spezielle Konfiguration kann in Übereinstimmung mit Kundenanforderungen zur Verfügung gestellt werden





Prozessfluß



Ununterbrochene warm gewalzte Mühle des geringen Gewichts halb für Betonformstahl-vor betonte Art 0

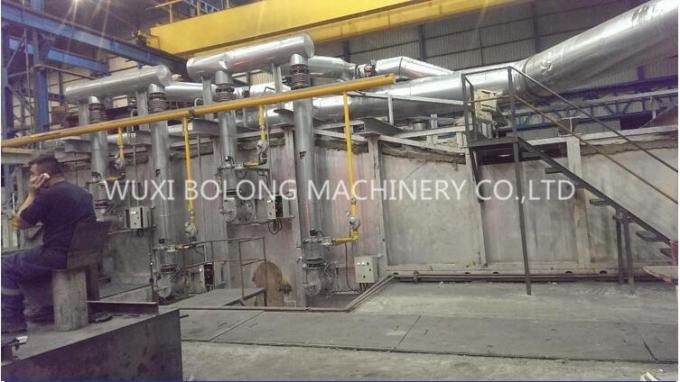

Wärmofen

Ministahlwarmwalzenmühle, Walzwerkfertigung








Dieses ist der Plan unseres Kunden, werden wir, Ihre spezifischen Anforderungen übereinstimmend, die Warmwalzenmühle zu entwerfen und herzustellen.
