Beendendes heißes Walzenmühle eine DC fährt zwei 75×75×2000mm Billets
HEISSE WALZENMÜHLE-PROZESSAUSRÜSTUNG
Entwurfsbasis
1 Rohstoffspezifikt.: 60×60×2000mm
Spezifikt. mit 2 Endprodukten: Warm gewalzter Betonformstahl Φ8~Φ12mm,
Schnitt-zu-lange 6-12m
Stundenleistung 3: 8-10t/h
Rollenart und Walzwerkkonfiguration
1 Walzwerk-Planart nimmt halbkontinuierliches an.
2 den min. Betonformstahl des Abschnitts Φ10mm rollen basiert auf 75×75mm
Billets, Rollendurchläufe ist von 15.
3 nehmen Sie „ein Stand Service“ Art an, um Rollendurchläufe allmählich zu verringern.

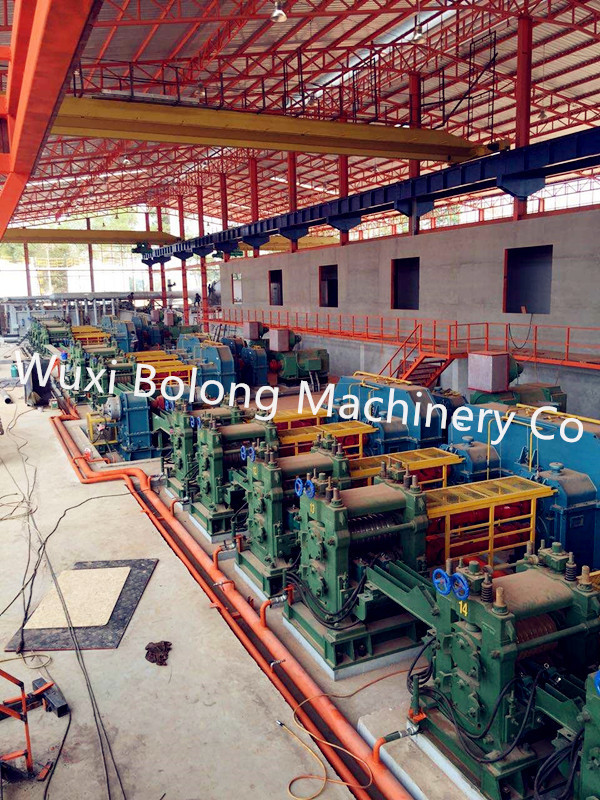

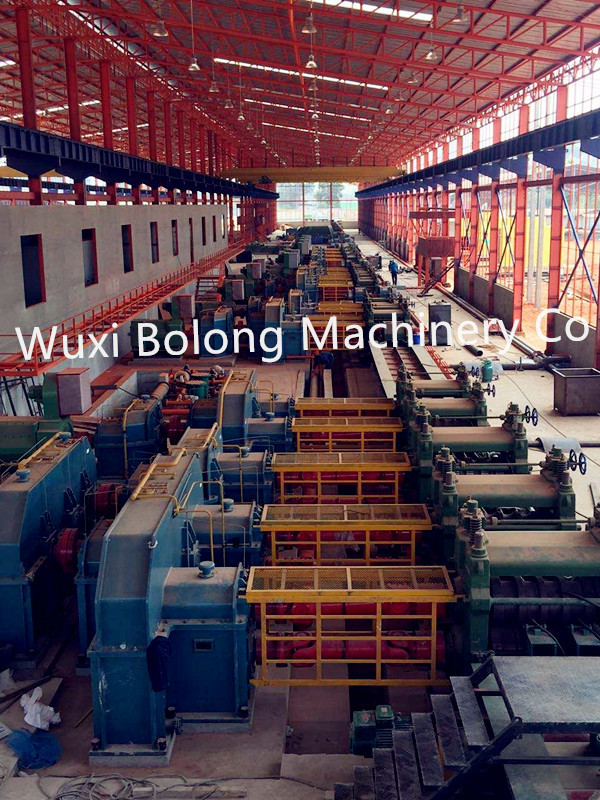

4 gibt es Stände des Gesamt 11 des Walzwerks in der ganzen Fertigungsstraße,
einschließlich raues Φ400×1 Walzwerk ZwischenΦ300×6 walzwerk
und Walzwerk des Vollendens Φ300×2×2.
5 Walzwerk-Antrieb: Ist raues Φ400×1 Walzwerk Wechselstrommotor. Φ300×6
Zwischenwalzwerk ist „ein Wechselstrom-Motorantriebe sechs“.
VollendenWalzwerk ist „ein DC-Antriebe zwei“
Φ300×2×2
6, welche die höchste Rollengeschwindigkeit von Endprodukten steht, um Φ10mm zu rollen
Betonformstahl ist 8m/s.

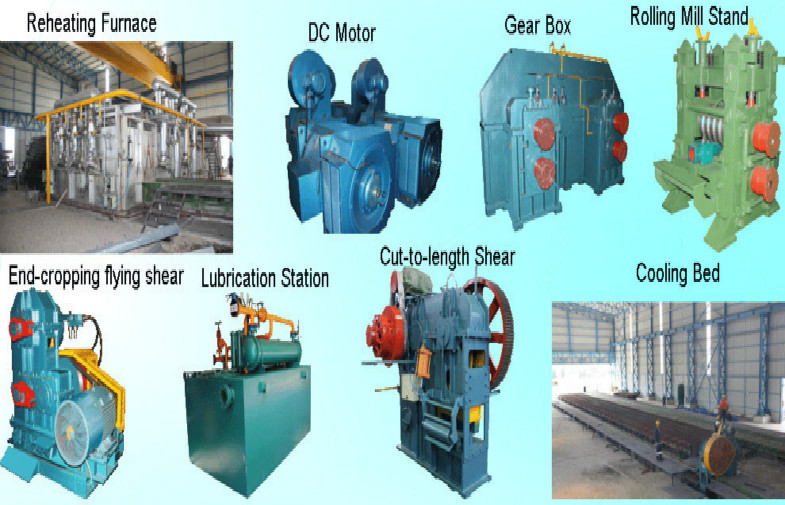

Ausrüstungseigenschaft
1. Walzwerkstand nimmt vorgespannte Art an. Diese Art ist hoch
Steifheit und einfach, Rolle zu ändern.
2. Das Fahren des Walzwerks wendet Reduzierer an und das Duplex nehmen an
vereinigtes Getriebe des Zweigrades Reduzierung. Diese Art hat folgenden Vorteil:
geringes Gewicht, Bändchen, wirtschaftliche Raumbesetzung, niedrige Kosten und etc.
Getriebewellenmaterial: 42CrMo geschmiedet, Radgangmaterial ZG35CrMo,
der Kasten ist von den strukturellen Teilen.
3. Das Hereinkommen des abkühlenden Betts nimmt frei von der pneumatischen Rollentabelle an
hereinkommende Art, die den Vorteil der hellen Ausrüstung hat, einfach, Tief
Kosten und einfache Wartung verglichen mit Schutzblechplattenart Hereinkommen
Gerät.
4. Ende-Saatbestellung und mehrfache Wortlängen- Fliegenschere nehmen an
pneumatische Kupplungsfrequenzkontrollen beschleunigen, rotierende Art. Diese Art von
fliegende Schere hat den Vorteil der niedrigen Leistungsstärke, einfaches elektrisches
Steuerung und niedrige Investition verglichen mit Start-Stopp-Fliegenschere.
5. Die Bündelung nimmt mechanische pneumatische kombinierte Art an
Automat und das Material für die Bündelung ist Φ6.5mm-Walzdraht.
Prozessausrüstungsliste
Mechanisches Teil | |
1 | Schöpflöffeldrehkopf/bewegliches Auto des Schöpflöffels/Schöpflöffel reparierte Unterstützung (bestimmt von den Kunden) |
2 | Gießwanne |
3 | Gießwannenauto |
4 | Form |
5 | Formerschütterungsgerät |
6 | Erschütterungs-Antriebsgerät |
7 | Abdeckplane für Erschütterungsgerät |
8 | Sekundär-coolings, die Rahmen sprühen |
9 | Sekundär-coolings, die Rohr sprühen |
10 | Sprühdüse für Sekundärkühlwasser |
11 | Stützrollengerät für Sekundär- und drittens abkühlen |
12 | Zurücknahmerichtmaschine |
13 | Übertragungseinrichtung für Zurücknahmerichtmaschine |
14 | Universalgelenk |
15 | Steife blinde Stange |
16 | Speichergerät der blinden Stange |
17 | Führerrolle für Speichergerät der blinden Stange |
18 | Billetlieferungs-Rollentabelle |
19 | Hydraulischer Billetschieber |
20 | Plattform für Billetsammlung |
21 | Brennschneidenmaschine/hydraulische Schere (bestimmt von den Kunden) |
Elektrikkontrollsystem | |
23 | Kontrollsystem für Formerschütterung |
24 | Kontrollsystem für Zurücknahmerichtmaschine |
25 | Effektives Kontrollsystem für blinde Stange |
28 | Kontrollsystem für Billetlieferungs-Rollentabelle |
29 | Kontrollsystem für Billet heraus |
30 | Kontrollsystem für zentrale hydraulische Station |
Stahlkonstruktion | |
31 | Hauptcastingplattform |
32 | Castingplattform |
33 | Plattform für Speicher der blinden Stange |
Hilfshydraulikanlage | |
34 | Hydrauliksystem |
35 | Entladung des Gerätes für Sekundär-coolings Dampf |
36 | Kontrollsystem für Sekundärkühlwasser |
37 | Verschobener Operationskasten für die Zurücknahme, die Teil geraderichtet |
38 | Spezielle Konfiguration kann in Übereinstimmung mit Kundenanforderungen zur Verfügung gestellt werden |
