Stranggießenprozeßfertigungsstraße Stange Φ8mm 6strands Upcasting sauerstofffreie kupferne
Ausrüstungs-Zusammensetzung
Ausrüstungs-Zusammensetzung
Schmelzofen (hydraulische titing Art), Ofen halten, upcasting Maschine, Radrahmen, bipolare umwickelnde Maschine der Frequenzumsetzung, Wasserkühlungssystem, Temperaturmessungssystem, elektrisches Kontrollsystem
Technische hauptsächlichparameter der Ausrüstung

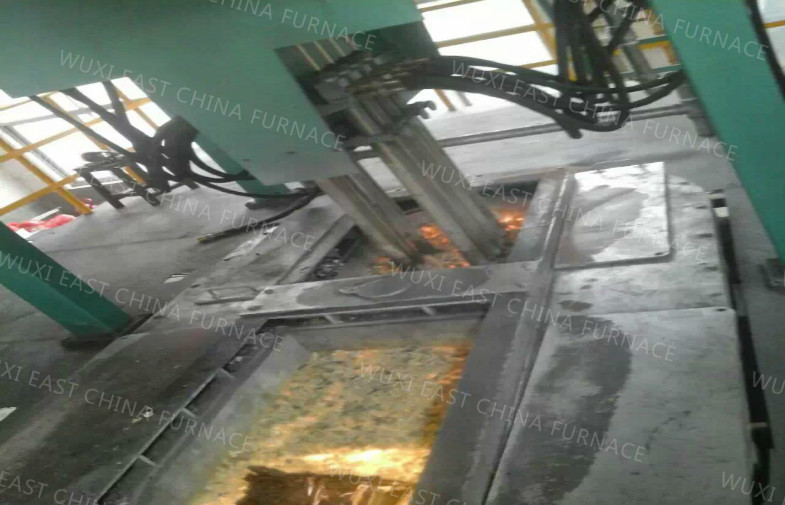

Kernfrequenz-Induktionsofen
(1)
|
Produktionsvielzahl |
Kupferne Stange des T2 (elektrolytisches Kupfer des Rohstoffs, heller Draht) |
(2) |
Ofenart:
|
Doppeltes verbundener Ofen |
(3) |
Ofenstruktur Hydraulische titing Schmelzofenkraft |
|
(4) | Schmelzofenenergie |
80KW
|
(5) | Halten von Ofenmacht |
80KW
|
(6) | Temperaturüberwachung | intelligent |
(7) | Ofenspannung | 380V±10 |
(8) | Transformatorkapazität | 210KVA |
(9) | Ofenfrequenz |
50HZ
|
(10) | Transformatorsteuermodus | Schützsteuerung |
(11) | Transformatorniveau | Level9 |
(12) | Schmelzende Rate |
300KG/H
|
(13) |
Schmelzofenkapazität |
2500kg |
(14) |
Übergangsraum |
500kg |
(15) |
Halten von Ofenkapazität |
2500kg |
(16) |
Kühlwasserdruck |
0.2~0.3MPa |
(17) |
Kühlwasser comsumption |
8m3/h |
(18) |
Unfallwasser |
5m3/h |
(19) |
EinlassWassertemperatur |
≤35℃ |
(20) |
Wasseraustrittstemperatur |
≥50~55℃ |
Stranggießer
(1) |
Castingstangenzahl |
6strands |
(2) |
Castingstangenspezifikationen |
Φ8 |
(3) |
Fahren von Methode, PLC-Steuerung |
Wechselstromservo-Antrieb |
(4) |
Castinggeschwindigkeit |
0~3000mm/min, Stepless justierbar |
(5) |
Werfende Neigung |
3.0~5.0mm/pitch |
(6) | Waagerecht ausgerichtete Empfindlichkeit | <30 |
(7) | Anhebende Geschwindigkeit | 50mm/min |
(8) | Servoleistungsstärke |
4.4KW
|
(9) | Spurhaltung des Füllstandes | ±2mm |

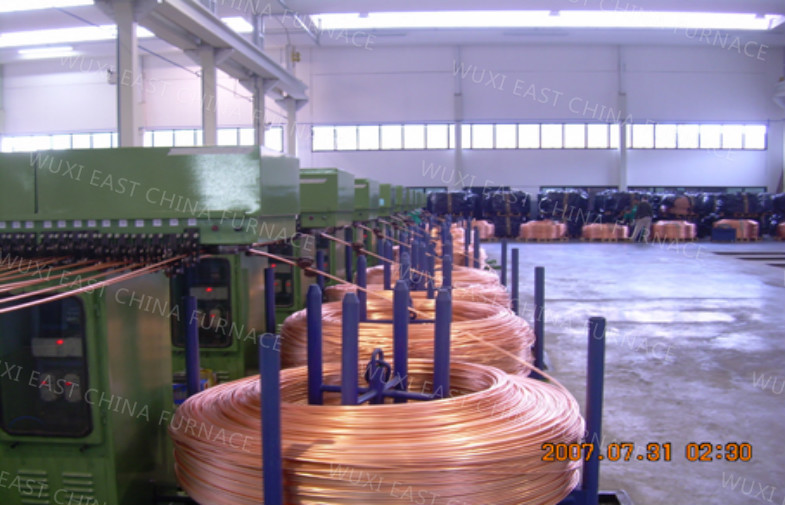

Bipolare umwickelnde Maschine der Frequenzumsetzung
(1) | Umwickeln mothed | Automatisch, Frequenzumsetzung |
Umwickelnde Geschwindigkeit | 300~2500mm/min | |
Justieren Sie Weise |
Potenziometer |
|
(2) |
Umwickelndes Gewicht |
Über 2~3T |
MAIN ANLAGENKONFIGURATION UND VERSORGUNGS-STRECKE
Gerätename | Quantität | Anmerkung | ||
1 | NetzfrequenzInduktionsofen mit Kern (80KW) | Ofen mit zwei Körpern | 1 Satz | Ofenkörper, Ofenkörper bracke |
Sensor | 1 Satz | Eisenkern, Spule, Wasserjacke, Kanal 1 | ||
Ofenabdeckung | 1 Satz | |||
OfenBaumaterial | 1 Satz | Quarzsand, Isoliermaterial, Ziegelstein | ||
2 | Elektrische Steuerung des Ofens | Elektrische Steuerung des Ofens | 1 Satz | Ein elektrisches Kabinett, ein Schaltschrank |
Ofentemperaturentdeckung | 1 Satz | Verkaufsmöbel mit Temperatur | ||
3 | Temperaturmessungssystem | Wassereinlass-Ablenkungsgerät | 1 Satz | Ventil, Manometer, usw. |
Formtemperatur, die Versammlung ermittelt | 1 Satz | |||
Wassertemperatursumme | 1 Satz | |||
4 | Stranggießenmaschine | Spitzenführungsstranggießenmaschinenrahmen | 1 Satz | |
Wechselstromservomotor und Geschwindigkeitsreduzierer | 1 Satz | |||
Führerrad | Satz 2 | |||
Ttractions-Ansteuersystem | 1 Satz | |||
Hängendes Gerät der Form | 1 Satz | |||
Verteilendes Gerät der Wasserkühlung für Form | 1 Satz | |||
5 | Elektrischer Schaltschrank | Antrieb | 1 Satz | |
Mensch-Maschine Schnittstelle | 1 Satz | |||
Plc-Prüfer | 1 Satz | |||
Anhebendes System | 1 Satz | |||
Füllstandtracking-system | 1 Satz | |||
6 | Formversammlung | Kupferne Stangenform | Satz 2 | |
Schnellverbinder | Satz 4 | |||
Schutzhülle | Satz 10 | Enthaltene Form des Graphit zehn | ||
7 | Umwickelnde Maschine des Doppelstrichs | Drahtseilbahn | 1 Satz | |
Empfangender Behälter | Satz 2 |
LIEFERTERMIN
Zu innerhalb 75 Tage nach dem Vertrag geliefert zu werden wird effektiv.
