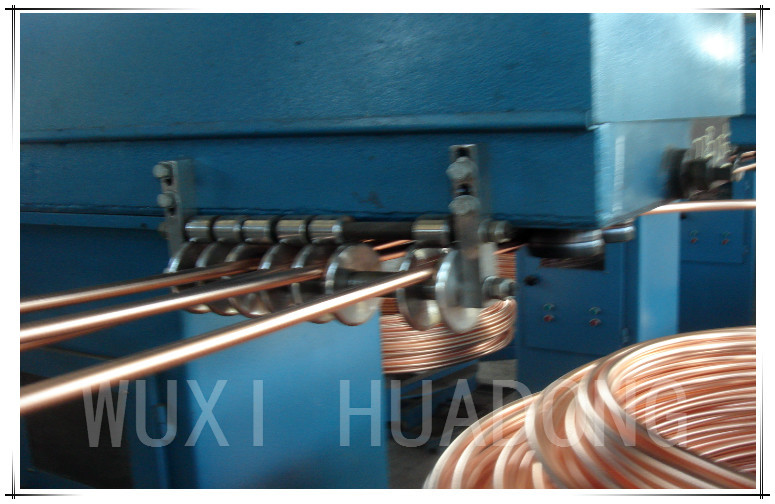

Wechselstrom-Servomotor angetriebenes Kupfer Rod Casting Maschine ununterbrochenes 50HZ
EINE SAUERSTOFFFREIE KUPFERSTANGE DURCHLAUFENDE 8-mm-PRODUKTIONSLINIE
ZUSAMMENSETZUNG DER AUSRÜSTUNG
Einzelofen, Stranggießmaschine, Zunftradrahmen, Drahtrahmen, Doppelstabwickelmaschine, Wasserkühlsystem, Temperaturmesssystem und Steuersystem.
HAUPTTECHNISCHE PARAMETER DER AUSRÜSTUNG
1 gibt es einen Kernfrequenz-Induktionsofen
(1) Produktion von T2 Kupferstab (Rohstoff Elektrolytkupfer, Blankdraht)
(2) Ofenkörperstruktur
(3) Elektroofenleistung 45KW
(4) elektrische Ofenspannung 380 V
(5) die Frequenz des Elektroofens 50Hz
(6) die Schmelzrate von weniger als 150 kg
(7) Kapazität des Elektroofens 500 kg
2, Stranggießmaschine
(1) die Anzahl der gegossenen Stangen 2
(2) Spezifikation des Stabdurchmessers 8 mm; Kopf Nummer 2
(3) AC-Servoantrieb fahren
(4) Servomotorleistung 1.3KW
(5) Die Nachführgenauigkeit des Flüssigkeitsstands beträgt + 2 mm
3, Doppelstabwickelmaschine
(1) automatische aufwickelstange
(2) um die Leine in einem Kreis um das Gewicht von 300 kg zu schließen
TECHNISCHE STANDARDS DES PRODUKTS
1, Dichte: 8,9 kg / dm gefunden
LIEFERUNG VON TECHNISCHEN DOKUMENTEN UND ZEICHNUNGEN
1. Der Verkäufer hat die folgenden Unterlagen und Zeichnungen innerhalb von 15 Tagen nach Vertragsunterzeichnung und Wirksamkeit zur Verfügung zu stellen.
ein. Ausstattungsplan
b. Der Grundzustand der Ausrüstung und des Tiefbaus
c. Wasser- und Stromanschluss
d. Die Operationsplattform.
2. Der Verkäufer hat die folgenden Dokumente und Zeichnungen bei der Lieferung der Ausrüstung zur Verfügung zu stellen.
ein. Prozessdokument und Betriebsspezifikation der Stranggießmaschine
b. Die Zeichnungen der allgemeinen Ausrüstung und der Verbrauchsmaterialien.
c. Detailtabelle der Verschleißteile der Ausrüstung
d. Das elektrische Prinzipschaltbild und das Systemschaltbild.
e. Die Installation von elektrischen Kabeln Materialliste.
VERANTWORTUNGSBEREICH DES VERKÄUFERS
1. Der Verkäufer ist verantwortlich für die Installation und Inbetriebnahme der Vertragsausrüstung und die Lieferung der entsprechenden Bestimmungen des Anhangs.
2, entsprechend den Vertragsanforderungen, zum der relevanten technischen Dokumente einzureichen.
3. Verantwortlich für die Installation, Inbetriebnahme und Schulung der Vertragsausrüstung.
4, ausgestattet mit Spezialwerkzeugen für die Nutzung der Anlage.
5, technische Dienstleistungen: Kundendienst garantiert für ein Jahr, lebenslange Wartung (ausgenommen Spule, Wassermantel, Schmelzgraben).
6, Follow-up-technische Unterstützung: Geräte-Upgrades und Unterstützung beim Bau des Ofens, etc ..
7, Service-Reaktionszeit: der Käufer innerhalb von 48 Stunden informiert.
8, verantwortlich für die Abnahme der Geräte und die rechtzeitige Abwicklung der entsprechenden Übertragungsverfahren.
VERANTWORTUNGSBEREICH DES KÄUFERS
1, Produktionswerkstatt: Spannweite, Länge, Höhe der Kranhebeausrüstung Installation, alle müssen den Anforderungen entsprechen.
2, Kühlwasser zirkulieren.
3, Netzteil.
4, Druckluft.
5, Test für die Produktion von Rohstoffen und Hilfsstoffen (Holzkohle, Graphitflocken usw.)
6, der Verkäufer ist verantwortlich für die Bereitstellung von Ausrüstung in den Installationsprozess von Personal und Vorstand.
HAUPTAUSSTATTUNGSKONFIGURATION UND LIEFERUMFANG
Gerätename | Menge | Anmerkung | ||
1 | Hochfrequenz-Induktionsofen mit Kern (45 kW) | Ofen mit zwei Körpern | 1 Satz | Ofenkörper, Ofenkörperhalter |
Sensor | 1 Satz | Eisenkern, Spule, Wassermantel, Kanal 1 | ||
Ofenabdeckung | 1 Satz | |||
Ofenbaumaterial | 1 Satz | Quarzsand, Isoliermaterial, feuerfester Ziegel | ||
2 | Elektrische Ofensteuerung | Elektrische Ofensteuerung | 1 Satz | Ein Schaltschrank, ein Schaltschrank |
Ofentemperaturerfassung | 1 Satz | Vitrine mit Temperatur | ||
3 | Temperaturmesssystem | Wassereinlass-Umlenkvorrichtung | 1 Satz | Ventil, manometer usw |
Baugruppe zur Erkennung der Werkzeugtemperatur | 1 Satz | |||
Wassertemperatur gesamt | 1 Satz | |||
4 | Stranggießmaschine | Stranggießmaschinengestell aus Blei | 1 Satz | |
AC-Servomotor und Drehzahlminderer | 1 Satz | |||
Führungsrad | 2 Satz | |||
Zugantriebssystem | 1 Satz | |||
Formaufhängevorrichtung | 1 Satz | |||
Wasserkühlungs-Umwälzvorrichtung für Form | 1 Satz | |||
5 | Elektrischer Schaltschrank | Fahrt | 1 Satz | |
Mensch-Maschine-Schnittstelle | 1 Satz | |||
SPS-Steuerung | 1 Satz | |||
Hebesystem | 1 Satz | |||
Flüssigkeitsstand-Tracking-System | 1 Satz | |||
6 | Formenbau | Kupferstabform | 2 Satz | |
Schnellverbinder | 4 gesetzt | |||
Schutzhülle | 10 Satz | Zehn Graphitform enthalten | ||
7 | Doppelstabwickelmaschine | Seilbahn | 1 Satz | |
Empfangsfach | 2 Satz |
HAUPTMARKEN UND HERSTELLER VON SUPPORTING-GERÄTEN
Gerätename | Marken und Hersteller | |
1 | AC-Servomotor | Japan Yaskawa |
2 | Hochpräziser Reduzierer | NAIF |
3 | Servotreiber | Japan Yaskawa |
4 | SPS-Steuerung | Japan Yaskawa |
5 | Mensch-Maschine-Schnittstelle | WEINVIEW |
6 | Elektrisches Originalgerät | Schneider |
7 | Motor und Drehzahlminderer mit Drahtwickelmaschine | Shanghai Saini Übertragung Co. |
8 | Thermoelement | Shanghai Bao Lian |
9 | Ofenbaumaterial | HenanGongyi |
10 | Graphitmodell | Shandong Laixi De River |
LIEFERDATUM
Lieferung innerhalb von 75 Tagen nach Vertragsschluss.
KUNDENDIENST
1. Für den Hauptteil des Geräts gilt eine einjährige kostenlose Garantie. Spezielle Komponenten werden separat besprochen.
2. Während des Testzeitraums (innerhalb von 3 Monaten nach Abschluss der Inbetriebnahme der Ausrüstung) entsendet unser Unternehmen einen professionellen Techniker für die Nachverfolgung.
Tritt innerhalb der Garantiezeit ein Fehler aufgrund eines Qualitätsproblems auf, entsendet unser Unternehmen innerhalb von 72 Stunden nach Erhalt der Mitteilung Personal zur Baustelle, um das Problem zu lösen.
Nach Ablauf der Garantiezeit für das Gerät bietet unser Unternehmen innerhalb von 24 Stunden nach Erhalt der Mitteilung wirksame Lösungen an und entsendet Personal für Wartungsarbeiten, wenn der Benutzer das Problem nicht löst, und berechnet lediglich die Kosten.
Für die jährliche Überholung der Ausrüstung entsendet unser Unternehmen professionelle Techniker, die gemeinsam mit den Anwendern kostenlos den Turnaround-Plan ausarbeiten.
Innerhalb der Garantiezeit kann unser Unternehmen einen professionellen Techniker zur Baustelle entsenden, um den Betriebszustand der Geräte zu überprüfen und den Kundendienst zu leisten.
Nach Ablauf der Garantiefrist für Geräte kann auf Einladung einmal pro halbes Jahr ein Gegenbesuch durchgeführt werden.
3. Wenn unser Unternehmen über Innovations- und Verbesserungspunkte oder konstruktive Vorschläge für ähnliche Ausrüstungen verfügt, werden wir den Benutzer rechtzeitig informieren.
