Ununterbrochener Schmelzofen der Führungs-Barren-Gießanlage-1200kw 10 Tonnen-flache Messingbillets
1SET
MOQ
negotiation
Preis
Continuous Lead Ingot Casting Machine 1200kw Smelting Furnace 10 Ton Brass Flat Billets
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Jingjie
Modellnummer: GVT
Markieren:

vertikale Gießmaschine

,

Maschine ccm

Zahlung und Versand AGB
Verpackung Informationen: Verpackt im Holzetui für äußere Verpackung
Lieferzeit: 30 Werktage nach empfingen Ihre Zahlung
Zahlungsbedingungen: T / T oder L / C
Versorgungsmaterial-Fähigkeit: 10Sets pro Monat
Technische Daten
Ausrüstungs-Art: Vertikal
Produktionsweise: Halbkontinuierlich
Größe und Material: Messing
Schmelzofenenergie: 600KWx2
Ausgang: 10T
Produktbeschreibung: 250×600×6000
Produkt-Beschreibung



Ununterbrochener Schmelzofen der Führungs-Barren-Gießanlage-1200kw 10 Tonnen-flache Messingbillets







Ⅰ. Spezifikationen:

1. Arten von Castingspezifikationen

* Messing





Ⅱ. Programmbeispiel

1. Flache Billetspezifikation

   250×600×6000

2. Effektives werfendes Gewicht: ≥10t

3. Sauerstoffgehalt: kleiner als 20ppm (qualifizierte Rohstoffe)
4. Billetzahl: einzeln
5. Maschinenstruktur: Stranggießenmaschine des Walzdrahts halb
6. In voller Länge vom Walzdraht: L=7500mm
7. Walzdrahtdurchmesser: Φ=200×16mm



Ⅲ. Zusammensetzung der Ausrüstung:

    Schmelzofen, Formgerätlaufkatze und Form, ununterbrochene Führergießanlage des Walzdrahts halb (im Folgenden gekennzeichnet als die Führergießanlage), Wasserkühlungssystem, Hydrauliksystem, elektrisches Kontrollsystem, spezielle Werkzeugausstattung.

1,1 Schmelzofen

    Die Schmelzofen sind die erste Kernausrüstung in der Fertigungsstraße, es haben eine große Kapazität, hohe Leistung requirements.the nach Eigenschaften des Ofens.

1.1.1.  Vertikales Fass formte Ofenkörper, mit einem einfachen Maurerarbeitofen und zog ein, bedeckt, säubert und andere Operationen. Die Vorteile von bequemen Baumaterialien, kleiner Besetzungsbereich, niedrige Oberflächenwärmestrahlung und Leistungsaufnahme der geringen Energie, etc.

1.1.2.  Unter Verwendung der „w-“ Art der Jet-schmelzenden Nut, verringern Sie die Schmelztemperaturdifferenz;
3 der Gebrauch von einem Wasserkühlkanal können entladener Sensor sein, erhöhen die Teilkompatibilität

1.1.3.  Die Anwendung eines Wasserkühlkanals kann entladener Sensor sein, erhöhen die Teilkompatibilität;

1.1.4 Ofen und Ofenabdeckung kippend, werden durch hydrostatischen Druck, funktionierende Balance und zuverlässige Struktur laufen gelassen;

1.1.5 können rechteckiger Mund, denn 1100 x 900mm Rohstoff des Kathodenkupfers nicht schneiden
Schneiden Sie, ganze Fütterung;

1.1.6 benutzten refraktäre Materialien des Ofens Markenhersteller, um HochleistungsInduktionsofen zu liefern.

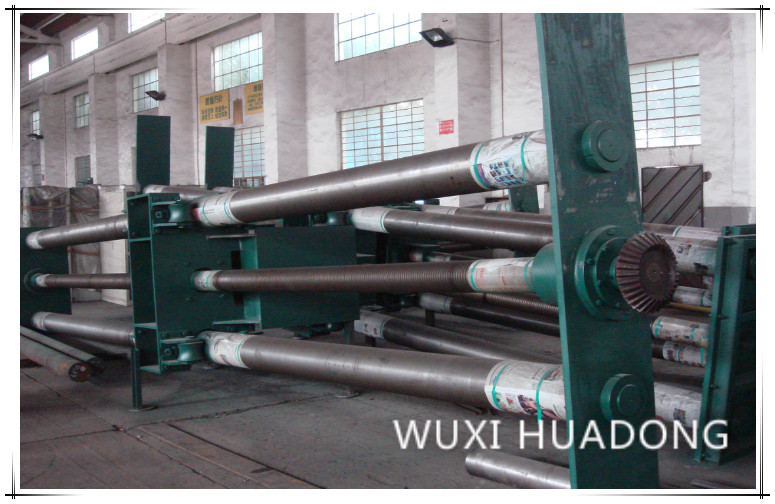

1,2 Führungsgießanlage

1.2.1 technische Parameter:
Maximale Tragfähigkeit 1.2.1.1 von mehr als oder von Gleichgestelltem zu 10t

Effektive Tragfähigkeit 1.2.1.2: >6t
1.2.1.3-Länge der Schraubenstange: 7800mm

1.2.1.4-Schraubendurchmesser: Tr220 * 18mm
Länge 1.2.1.5 Rod: 7500mm

Durchmesser 1.2.1.6 Rod: Durchmesser 315mm
1.2.1.7-maximaler Arbeitsanschlag: 6500mm
1.2.1.8-Antriebsmotor: Wechselstromsynchroner Servomotor,

1.2.1.9-Antriebsleistungsstärke: 7.5KW.
1.2.1.10-Führungscastinggeschwindigkeit: 0 | 320mm/min,

1.2.1.11 Stepless justierbar
Schnelle Rücklaufgeschwindigkeit 1.2.1.12: mehr als 500mm/min
Silk Schmierung 1.2.1.13: Nenndurchfluss 50mL/min,

1.2.1.14-Nenndruck 20MPa



1,3 Formlaufkatze
    Das Kristallisatorauto für Kristall repariertes Gerät, kann sie seitliche Bewegung für Be- und Entladungs-Form, Führer und warf den Kopf und das Anheben des Barrens, Formlaufkatze hat die Positionierung und Schraubensicherung, damit das Auto fest in der Führung kann, warf Stellung mit dem Auto, um die Entlastungsplatte zu ersetzen, kann unterschiedlichen Spezifikationen und Flusszahl des Kristallisators sich anpassen. Konfiguration des Frequenzumsetzungs-Erschütterungsmotorantriebgerätes, seine Macht ist 2.2kW, die Schwingungsfrequenz ist 0 | 160mal ist /min, der Umfang 0 | 12mm.



1,4 Form
    Die innere Wand der Kristallisatormaterialien für Kupfer (auch durch Partei Betriebsmittel, Zirkonium und Kupfer einer Produktion), Graphit imprägnierter Satz ist mit dem Verbessern der Oberflächenbeschaffenheit einverstanden. Zusätzlich zu den herkömmlichen Methoden wird das Prinzip des Stranggießens der Stahlkanne vom Gebrauch von einer schmalen Schlitzart abkühlende Form der Hochwassergeschwindigkeit, die effektive Vermeidung des teilweisen Kochens des Kühlwassers zu erleichtern gezeichnet.
    Technischer Parameter:
Kühlwasserdruck: 0,05 | Kühlwasser 0.15MPa comsumption: 80 | 100m ³ /h



1,5-Schutzgas-Abdeckung
    Die Schutzgasabdeckung kann durch das schützende Mittel des Gases (Industriegas) sein zum des Füllstandes innerhalb des Kristallisators zu schützen, verringern die Defekte der Oxidschlacke.



1,6 Wasserkühlungssystem
    Das Wasserkühlungssystem wird hauptsächlich für das Abkühlen der Fertigungsstraßeausrüstung, nämlich für das Sensor-Oberteil, eine Spule, eine Wasserjacke, ein wassergekühltes Kabel, Transformator, Phasengleichgewichtsreaktor benutzt; es besteht aus einem Wasserspender, Stauwasserkollektor und verbundene Rohrleitung, Ventile und anderes, einschließlich Rückholart können durch Druck und zwei Arten Druck für die Partei der Wahl; hat Funktionen wie Wasserdruck, Stauwassertemperaturanzeige, Steuerung und Warnung, Verriegelung.
    Technischer Parameter:
1.6.1 Einlassdruck: 0,3 | 0.4MPa,

1.6.2 Einlasstemperatur: 5 | 45 Grad,

1.6.3 Wasserverbrauch: 18 | 20t/h
1.6.4 Ausgangstemperatur: kleiner als 55℃,

1.6.5 Lassen der Temperatur steigen: kleiner als 20℃ (bei der maximalen Einlasstemperatur),
1.6.6 Gesamthärte (CAO): kleiner als 10mg gleichwertiges /L,

1.6.7 Wasserbeständigkeit: größer als 2000/cm.



1,7 Hydrauliksystem
    Das Hydrauliksystem für das anhebende Kippen der Schmelzofen, eine offene Ofenabdeckung und geschlossener und der Isolierung strömender Ofen vor und nach dem Gehen, dem Anheben und dem Dumping, dem Öffnen und schließend Deckel, nimmt hydraulische Station zentralisierte Versorgungsdruckflüssigkeit, elektrohydraulische Ventilsteuerung an.
Grundlegende Parameter: Öltank (Auftritt): 1300 * 900 * 700mm (Edelstahl)
Nutzleistung: 600L
Bewerteter Funktionsdruck: 16MP
Nenndurchflussrate: 40L/min
Ölpumpenmotor: 15kw * 2 (ein Gebrauch, eine Bereitschaft)



1,8 elektronisches Kontrollsystem
    Elektrisches Kontrollsystem der Einheit sind beziehungsweise kontrollierte Schmelzofen, Führungsgießanlage, Wasserkühlungssystem, Hydrauliksystem, stellen unsere Firma reife und stabile elektrische Regeleinrichtung zur Verfügung, um die notwendigen Linienfunktionen entsprechend den Anforderungen der Produktion jeder Verbindung, Kontrollsysteme und elektrischen Komponenten abzuschließen, die in den ganz inländischen und fremden weithin bekannten Herstellern des ursprünglichen Produktes benutzt werden und ließen eine bestimmte Randkapazität, dem die Ausrüstungszuverlässigkeit und -anwendbarkeit sicherzustellen. Unter ihnen:
    Das Führergießanlageservo gefahren durch importiertes Marken (Servosystem Japans Yaskawa 7.5kW) drehmomentstarkes digitales Wechselstromservosystem.



Ⅲ. Ausrüstungs-Bauteilübersicht der vertikalen Stranggießen-Fertigungsstraße für runde Billets

Nein. Ausrüstungs-Name und spezielles. Einheit Quantität Anmerkungen
1 Halb Stranggießenofen Satz 1 600KWx2
2 Stranggießenmaschine des 10T Walzdrahts halb Satz 1
3 Formlaufkatze Satz 1
4 Form  Satz 1
5 Gießanlagekraftübertragungssystem Satz 1
6 Gießanlagestromnetz Satz 1
7 Kopf der blinden Stange der Form Satz 1
8 Längenkontrollsystem Satz 1
9 Kühlwasserverteiler Satz 1
10 Hydrauliksystem Satz 1



11 Elektrisch-Steuerungsoperationssystem   und 1
