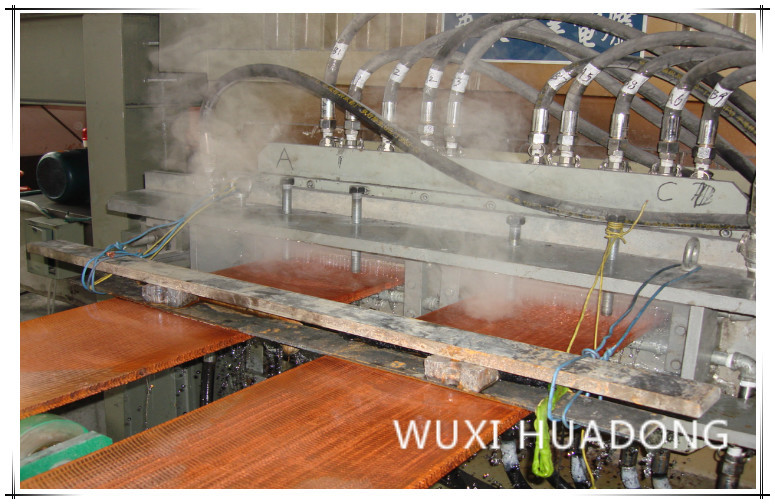

Oxgen freie kupferne Leistungsaufnahme der Platten-Stranggießen-Maschinen-430 kWh/t
Ⅰ .SPECIFICATIONS
1. Arten von Castingspezifikationen
* Oxgen geben Kupfer frei
1,1 Platte-Streifenbillets (rechteckig)
Stärkestrecke * Breitenstrecke (8--20) * (420--650) Millimeter
Strecke des Innendurchmessers Φ (500 der Spule--800) Millimeter
Max. Außendurchmesser von Spulen Φ1600 Millimeter
Max. Spulengewicht 8000 Kilogramm
Zahl von Fertigungsstraßen 1--3 Linien (entsprechend Abschnittzuständen entschieden werden)
Ⅱ .PROCESS
Ⅲ .MAJOR TECHNISCHES PARAMENT
1,1 | Castinggeschwindigkeit: | |
Zuggeschwindigkeit | 0-64 mm/s (Stepless justierbar) | |
Backstepping-Geschwindigkeit | 0-64 mm/s (Stepless justierbar) | |
Optimales Leitungsgeschwindigkeit des Streifens | 90-120mm/min | |
1,2 | Ausrüstungsenergie: | |
Kombinationsofen: Schmelzen Halten |
500Kw 200Kw |
|
Zugkraftmaschine | 7.5Kw | |
Hydraulische Scherbeanspruchung | 80T | |
1,3 | Scherstärke | 20mm (maximal) |
1,4 | Umwickelnde Maschinenparameter | |
Umwickelndes Gewicht |
6000Kg
|
|
Innendurchmesser der Spule |
Φ500-800mm
|
|
Spulendurchmesser | 1600mm | |
1,5 | Maschinengeräuschwert | Weniger DB als 85 |
1,6 | Höhe der Rechneroperationslinie | +1000mm |
1,7 | MaschinenAntriebsdrehrichtung | Rechter Antrieb |
1,8 | Produktionskapazität | |
2 Stränge: 750-1200Kg/h | Breite: 470mm Stärke: 25mm | |
Ausrüstungsversammlungs-Maschinenenergie | 700Kw |
Ⅳ. MAIN PROZESS PARAMENTS
1 | Ertrag | 750-1200Kg/h |
2 | Stabilisierte Strecke der Temperatur | ≤1300℃ |
3 | Temperaturüberwachungspräzision des Wärmedämmungsofens | ±5℃ |
4 | Vertikale und horizontale Toleranz |
Horizontal: + 0.10mm Vertikale: ±0.20mm |
5 | Drücken Sie und ziehen Sie Einstellbereich |
Stoß: 0-64mm/s ±0.1mm (electrodeless) Zug: 0-64mm/s ±0.1mm (electrodeless) |
6 | Sichelkurve | 1.5mm/m |
7 | Dragger-Einstellbereich |
Widerstand: 0-64mm/s ±0.1mm (electrodeless) Backsteppingl: 0-64mm/s ±0.1mm (electrodeless) |
8 | Widerstandobergrenzegeschwindigkeit | 120mm/min |
9 | Umwickelnder Einstellbereich |
Innendurchmesser der Spule Φ500-Φ800mm Externer Durchmesser der Spule Φ1600mm |
10 | Umwickelnde Geschwindigkeit des Maximums |
250mm/min |
11 | Elastischer Einstellbereich | 0.95-0.75 |
12 | Turm dgree von Coiliing | ≤40m |
13 | Einheits-Leistungsaufnahme | 430kWh/t |
Ⅴ. AUSRÜSTUNGS-STÜCKLISTE
Nein. | Ausrüstungs-Name und spezielles. | Einheit | Quantität |
1 | Maschinenteile | ||
1,1 | Kombinierten Ofen schmelzen und halten | Satz | 1 |
1,2 | Form | Satz | 2 |
1,3 | Dragger | Satz | 1 |
1,4 | Hydraulischer Schneider | Satz | 1 |
1,5 | Umwickelnde Maschine | Satz | 2 |
2 | Hydrauliksystem | ||
2,1 | Kombinierter Ofen, der hydraulische Station titing ist | Satz | 1 |
2,2 | Hydraulische Station des hydraulischen Schneiders | Satz | 1 |
2,3 | Dragger und umwickelnde hydraulische Station der Maschine | Satz | 1 |
3 | Elektrisches Kontrollsystem | ||
3,1 | Netzfrequenzelektroofenkontrollsystem | Satz | 2 |
3,2 | Automatisches Kontrollsystem | Satz | 1 |
4 | Technische Dokumentation mit Ausrüstung | Satz | 2 |
4,1 | Geräteeinbaudiagramm | Datei | 1 |
4,2 | Ausrüstungsspezifikation | Datei | 1 |
4,3 | Prinzipdiagramm des elektrischen Kontrollsystems | Datei | 1 |
4,4 | Schaltschrankplan | Datei | 1 |
4,5 | Produktbeschreibung für Hauptelektrogeräte | Datei | 1 |
4,6 | Hydrauliksystemdiagramm | Datei | 1 |
4,7 | Plc-Programm | Datei | 1 |
