Hoher Produktivitäts-Bell-Glühofen, Stahldraht-Glühofen
1. Wasserstoff- oder Stickstoffsystem
2. hohe Konvektionsflussheizung
3. konsequente mechanische Eigenschaften
4. optimiertes Steuerprogramm
1. Einleitung des Ofens

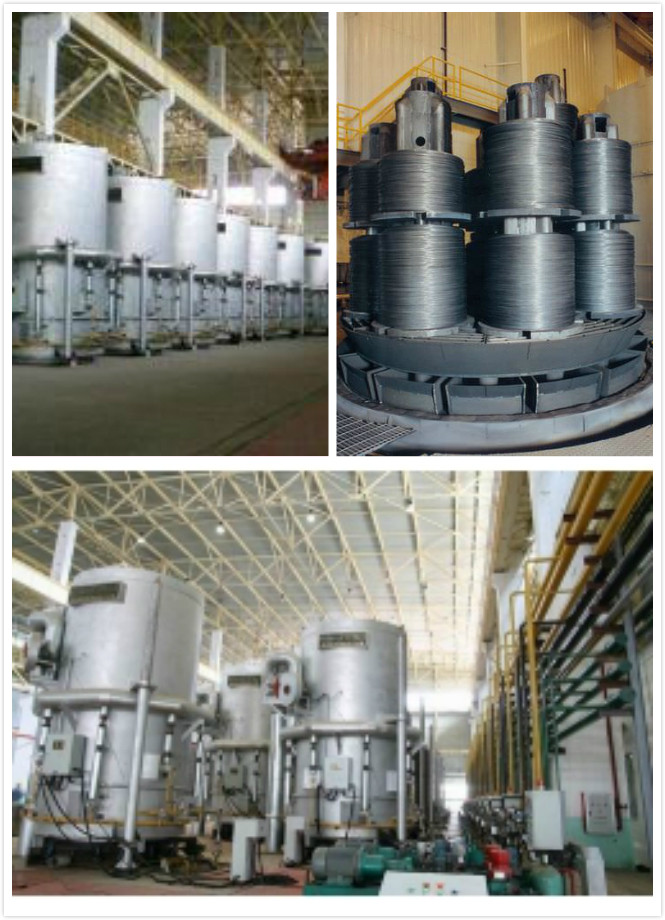

Die Glockenart Glühofen wird für die Vergütung des Stahlstreifens, des Aluminiumstreifens und des Kupferstreifens benutzt. Die Ofenbelastbarkeit kann zu 60Tons (Maximum) erreicht werden. Der Ladendurchmesser kann zu 2,6 Metern (Maximum) erreicht werden und die Ladehöhe kann zu 3,7 Metern (Maximum) erreicht werden.
2. Haupteigenschaft
(1) 100% Wasserstoff oder 75% Wasserstoff- oder Stickstoffsystem
(2) hohe Konvektionsflussheizung
(3) konsequente mechanische Eigenschaften auf Ausglühenmaterial
(4) optimiertes Steuerprogramm
(5) setzen Produktionskosten herab
(6) hohe Produktivität
(7) kundengebundener Entwurf für Stahl, Fassbinder, Aluminium und Legierung; Streifen, Draht und Rohr.
3. Hauptkomponenten:
(1). Heizungsabdeckung
(2). Abkühlende Abdeckung
(3). Furnae-Basis
(4). Innere Abdeckung
(5). Elektrisches System
4. Hauptparameter des Ofens:
Für Stahl:
NEIN | EINZELTEIL | PARAMETER | ANMERKUNG |
1 | Ladendurchmesser | 1500mm | |
2 | Ladehöhe | 2600mm | |
3 | Durchmesser der inneren Abdeckung | 1700mm | |
4 | Pupin-Spulen-Gewicht | 25Tons | 5 Spulen |
5 | Die niedrige Belastbarkeit | 35 Tonnen | Mit Sicherheitsfaktor |
6 | Maximale Ausglühentemperatur | 750℃ | 300~750℃ justierbar |
7 | Maximale Temperatur der Heizungsabdeckung | 850℃ | Kann eingestellt werden |
8 | Heizkraft | 450kw+10% | |
9 | Zunehmende Zeit der Temperatur | 2.5h | |
10 | Geschwindigkeit der Temperaturerhöhung | ≈120℃/h | Wenn die Temperatur unter ℃ 500 ist |
111 | Ofentemperaturgenauigkeit | ≤±5℃ | |
12 | Temperatur der äußeren Wand des Ofens | ≤40℃ | Schließen Sie die umgebende Temperatur ein |
13 | Heizungsfanenergie | 45/11 Kilowatt | Doppelte Geschwindigkeit 4P/8P |
14 | Ventilatorflügeldurchmesser | 900mm | |
15 | Inputluft | 36000m3 /h | Unter 75% von H2 |
16 | Luftdruck | 1400pa | |
17 | Ventilatormotor | 1.5kw×2 | |
18 | Ventilatorventilatorflügeldurchmesser | 550mm | |
19 | Kaltluft | 6000m3 /h ×2 | |
20 | Entscheidendes Vakuum | 1×103pa | |
21 | Funktionsdruck im Ofen | 5KPa | |
22 | Vakuum pumpenartig | drehende Pumpe des Blattes 2X-70 | |
23 | Vakuumzeit | ≈20-25min | |
24 | Kranaufzugladen | ≥10T | |
25 | Hubhöhe | >9.8m | Schließen Sie Sicherheitsabstand ein |
26 | Geräusche | ≤85db |
|
5. Beschreibung der Fertigungsstraße:
(1) Heizungsabdeckung:
Die Heizungsabdeckung wird durch Q235A-Platte hergestellt und Stahlprofil, δ=5mm.Heating-Einheit ist Streifen Ni80Cr20. Die Temperatur der äußeren Wand in nicht mehr als 35℃.
(2) innere Abdeckung:
Gebildet durch hohe Qualität SUS321 (1Cr18Ni9T) .cover δ=6mm
(3) Ofen-Basis:
Das Ladegewicht der Ofenbasis ist 35T, ist Pupin-Spulen-Gewicht 24T, wird die leitende Platte und das leitende Blatt durch Edelstahl 321.There ist ein 40mm Silikongummi zwischen der Basis und der inneren Abdeckung hergestellt, um die Luftdichtheit sicherzustellen.
